Висококачествен ъглов DC конектор за аудио приложения
OYAIDE DC-2.1GL е компактен висококачествен ъглов DC захранващ конектор за аудио оборудване, DAC преобразуватели, аудио интерфейси, музикални ефекти и други устройства с DC захранване.
Размерът 5.5 × 2.1 mm е един от най-разпространените стандарти при аудио устройства, музикални ефекти и захранващи системи.
DC-2.1GL съчетава висококачествени материали, надеждна конструкция и практичен 90-градусов дизайн.

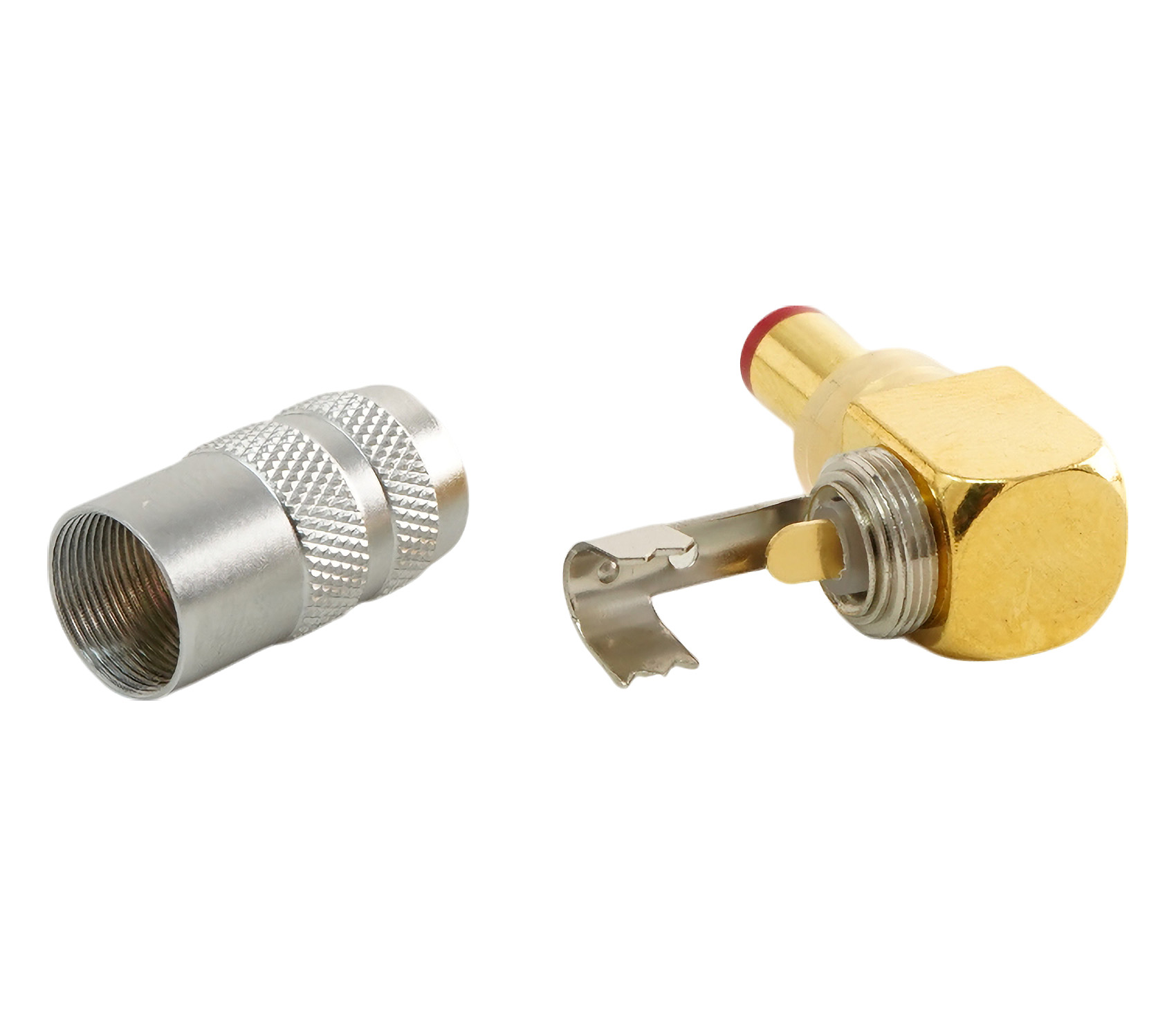

Висококачествена месингова конструкция
Конекторът е изработен от месинг и използва дебело 24K златно покритие.
Външният корпус също е изработен от месинг и е завършен с издръжливото Verichrome покритие на Oyaide.
Кабелът се фиксира механично, което осигурява надеждна защита срещу опъване.

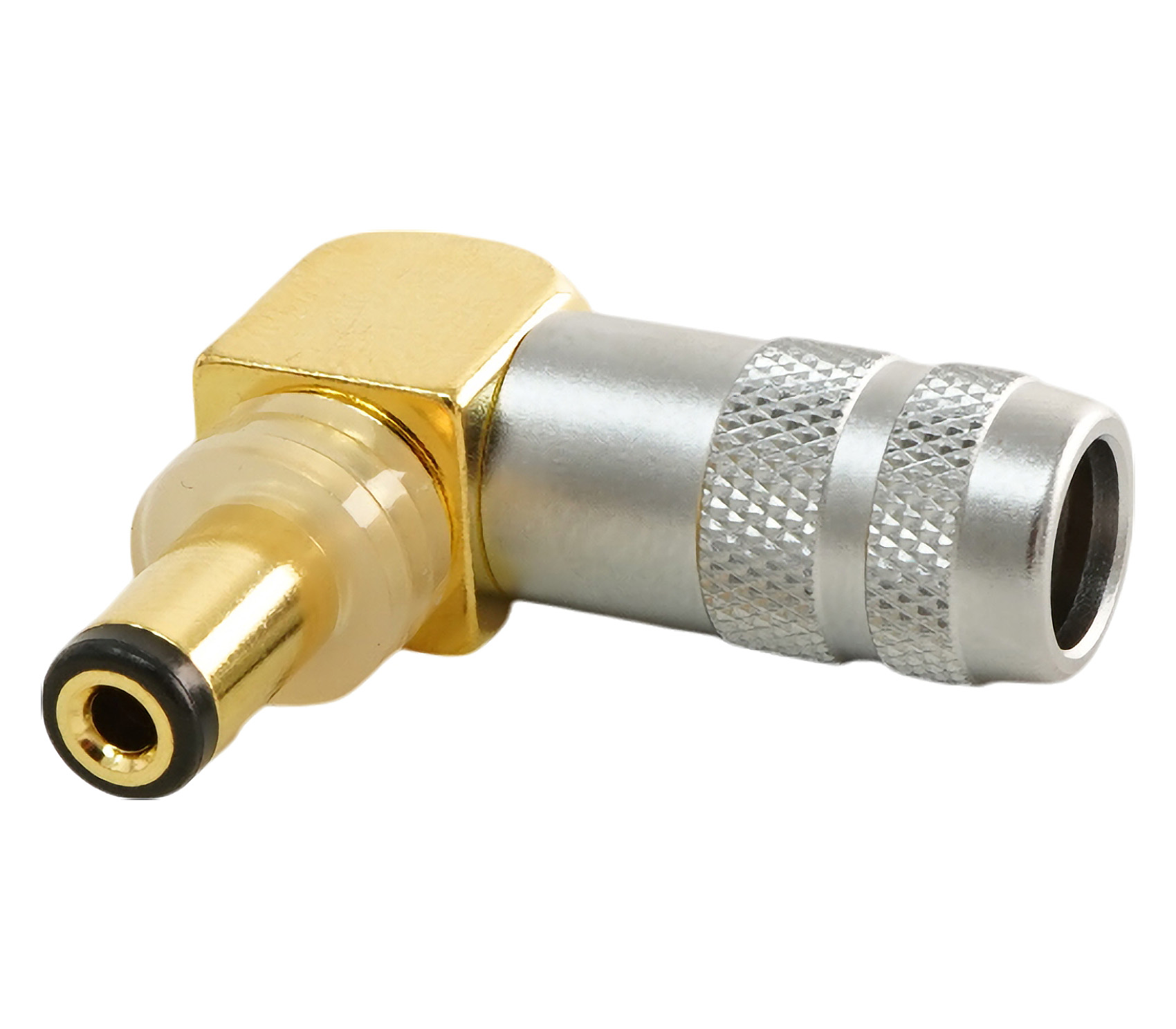

Компактен ъглов дизайн
90-градусовата конструкция е особено удобна, когато пространството зад устройството е ограничено.
Подходящ е за:
- DC захранващи кабели
- DAC преобразуватели
- Аудио интерфейси
- Цифрово аудио оборудване
- Музикални ефекти
- Педалборд захранващи системи
- Други устройства с DC букса 5.5 × 2.1 mm
VCP изолационна капачка
Много музикални ефекти и педалборд системи използват отрицателен централен контакт.
Тъй като външният контакт на DC-2.1GL е електрически свързан с металния корпус, при такова свързване е необходима допълнителна изолация.
Oyaide включва специална VCP изолационна капачка, която се поставя върху металния корпус след монтажа.
Тя помага за предотвратяване на нежелан електрически контакт и късо съединение.
Силиконови дистанционни пръстени
DC-2.1GL се доставя с три силиконови дистанционни пръстена.
Те позволяват регулиране на ефективната дължина на конектора и подобряват съвместимостта с различни DC букси.
Характеристики
- Висококачествен ъглов DC конектор
- Компактна 90-градусова конструкция
- Размер 5.5 × 2.1 mm
- Месингов корпус
- Дебело 24K златно покритие
- Verichrome покритие на външния корпус
- Проводници до 2.0 mm²
- Кабели с външен диаметър до 6.3 mm
- Свързване чрез запояване
- Механично фиксиране на кабела
- VCP изолационна капачка
- 3 силиконови дистанционни пръстена
Спецификации
Модел: DC-2.1GL
Тип: Ъглов DC конектор
Номинално напрежение/ток: 12 V / 0.5 A
Тип на конектора: PL03B
Размер: Ø5.5 mm × Ø2.1 mm
Материал: Месинг
Покритие: Дебело 24K златно покритие
Материал на корпуса: Месинг
Покритие на корпуса: Verichrome
Максимално сечение на проводника: 2.0 mm²
Максимален външен диаметър на кабела: 6.3 mm
Свързване: Запояване
Комплект: VCP изолационна капачка + 3 силиконови дистанционни пръстена
Важно
Преди монтаж винаги проверявайте размера и поляритета на DC буксата на устройството.
При конфигурации с отрицателен централен контакт трябва да се осигури правилна изолация на металния корпус.
