Висококачествен ъглов DC конектор за аудио приложения

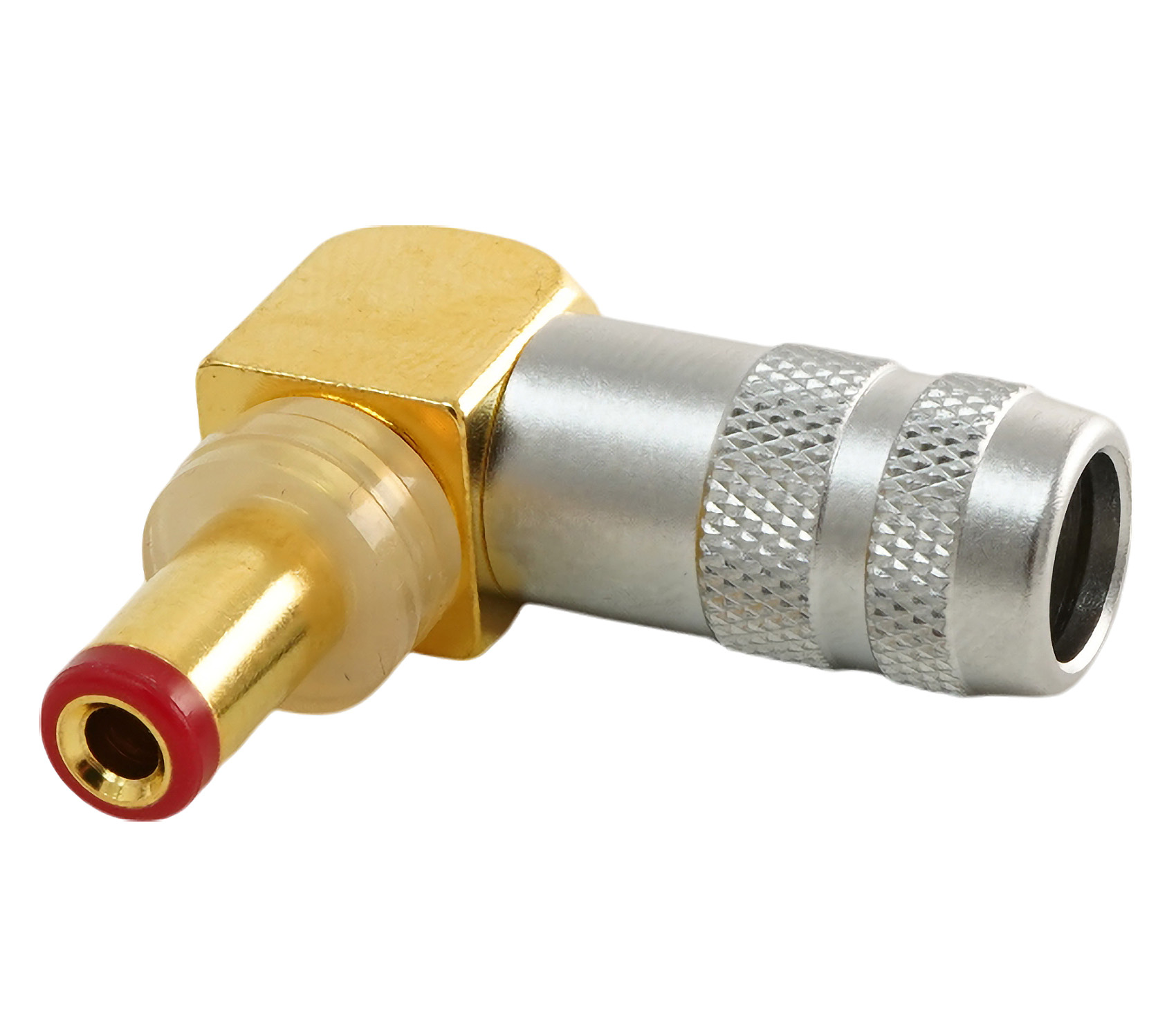

OYAIDE DC-2.5GL е компактен висококачествен ъглов DC захранващ конектор, предназначен за аудио оборудване, DAC преобразуватели, аудио интерфейси, музикални ефекти и изработка на висококачествени DC захранващи кабели.
DC-2.5GL съчетава опита на Oyaide в разработката на висококачествени конектори с надеждна месингова конструкция, висококачествени покрития и практична 90-градусова форма.
Размерът 5.5 × 2.5 mm се използва широко при различни аудио и цифрови устройства.
Здрава месингова конструкция
DC-2.5GL използва висококачествен месингов корпус.
Контактната част е с дебело 24K златно покритие, а външният месингов корпус е с издръжливото Verichrome покритие на Oyaide.

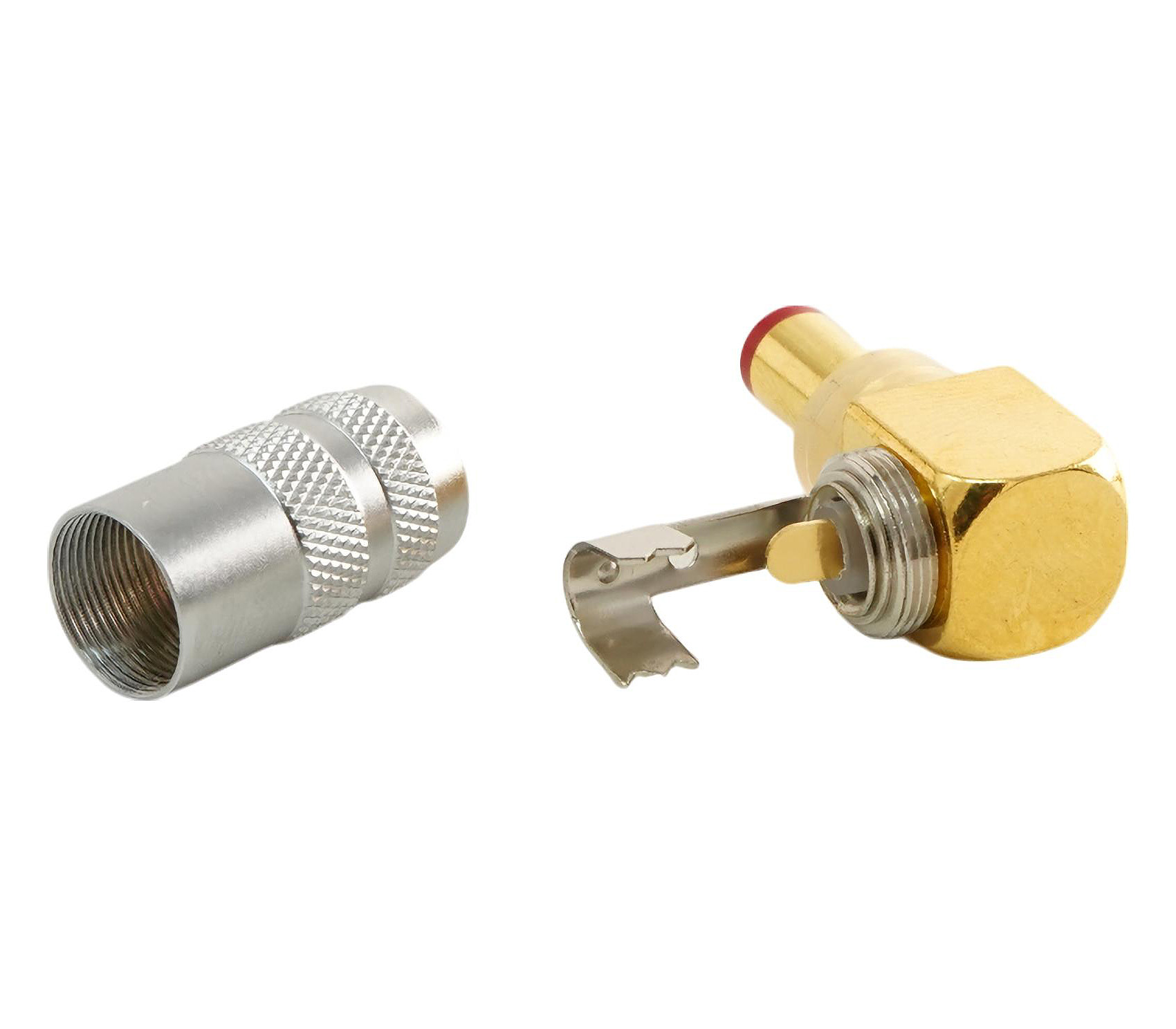

Кабелът се фиксира надеждно чрез механично притискане, което осигурява добра защита срещу опъване и изваждане.
Компактен ъглов дизайн
90-градусовата конструкция прави DC-2.5GL особено подходящ за приложения, при които пространството зад устройството е ограничено.
Подходящ е за:
- DAC преобразуватели
- Аудио интерфейси
- Цифрово аудио оборудване
- Музикални ефекти
- Педалборд системи
- Други устройства с DC букса 5.5 × 2.5 mm
VCP изолационна капачка
Много музикални ефекти използват конфигурация с отрицателен централен контакт.
Тъй като външният контакт на DC-2.5GL е електрически свързан с металния корпус, при такава конфигурация е необходима допълнителна изолация.
Поради тази причина Oyaide включва специална VCP изолационна капачка.
След монтажа капачката се поставя върху металния корпус и помага за предотвратяване на нежелан електрически контакт и късо съединение.
Силиконови дистанционни пръстени
В комплекта са включени три силиконови дистанционни пръстена.
Те се поставят в основата на конектора и позволяват регулиране на ефективната дължина, което подобрява съвместимостта с DC букси с различна дълбочина.
Характеристики
- Висококачествен ъглов DC конектор
- Компактна 90-градусова конструкция
- Размер 5.5 × 2.5 mm
- Месингова конструкция
- Дебело 24K златно покритие
- Месингов корпус с Verichrome покритие
- Подходящ за проводници до 2.0 mm²
- Подходящ за кабели с външен диаметър до 6.3 mm
- Свързване чрез запояване
- Механично фиксиране на кабела
- Включена VCP изолационна капачка
- Включени 3 силиконови дистанционни пръстена
Спецификации
Модел: DC-2.5GL
Тип: Ъглов DC конектор
Номинално напрежение/ток: 12 V / 1.0 A
Тип на конектора: PL03A
Размер: Ø5.5 mm × Ø2.5 mm
Материал: Месинг
Покритие: Дебело 24K златно покритие
Материал на корпуса: Месинг
Покритие на корпуса: Verichrome
Максимално сечение на проводника: 2.0 mm²
Максимален външен диаметър на кабела: 6.3 mm
Свързване: Запояване
Комплект: VCP изолационна капачка + 3 силиконови дистанционни пръстена
Важно
Преди монтаж винаги проверявайте размера и поляритета на DC буксата.
При конфигурация с отрицателен централен контакт трябва да се обърне специално внимание на правилната изолация на металния корпус.
